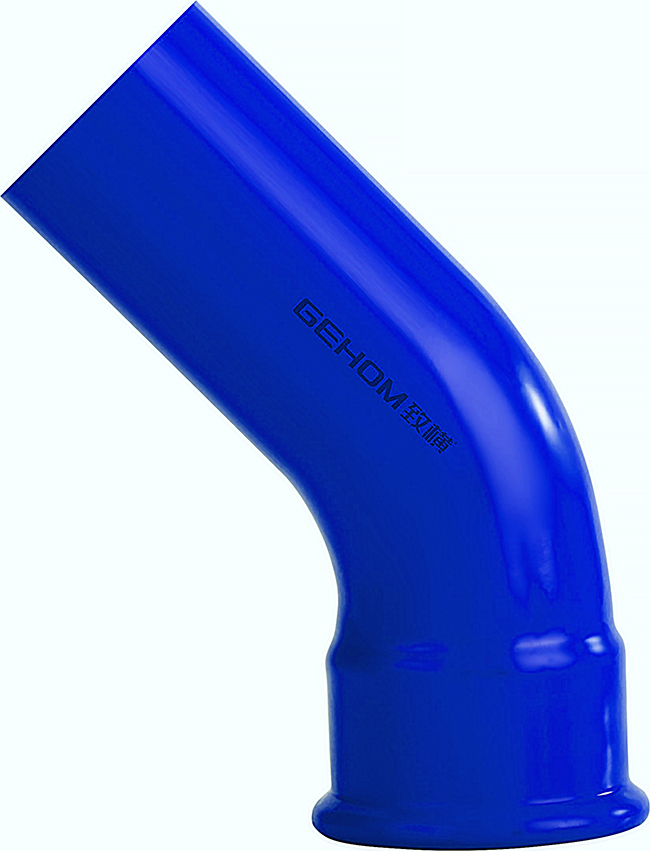

给排水管件—B型45°弯头参数
公称通径(dn) | 外径(mm) | 长度/高度(mm) | 承插(mm) | 壁厚(mm) |
DN15 | 18 | 37/42 | 20 | 1.5 |
DN20 | 22 | 41/49 | 21 | 1.5 |
DN25 | 28 | 50/58 | 23 | 1.5 |
DN32 | 35 | 54/64 | 26 | 1.5 |
DN40 | 42 | 63/74 | 31 | 1.5 |
DN50 | 54 | 75/86 | 35 | 1.5 |
DN65 | 76.1 | 100/110 | 53 | 2.0 |
DN80 | 88.9 | 115/125 | 60 | 2.0 |
DN100 | 108 | 139/140 | 75 | 2.0 |
