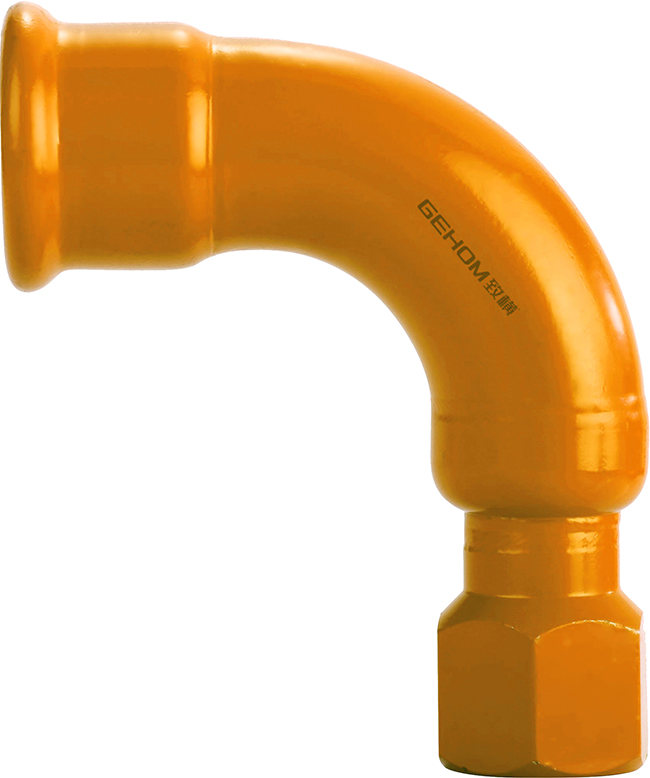

燃气卡压管件—内螺纹90°弯头参数
| 公称通径（dn） | 外径（mm） | 长度/高度（mm） | 承插（mm） | 壁厚（mm) |
DN20xRp1/2" | 22xRp1/2" | 57/62 | 21 | 1.5 |
DN25xRp1/2" | 28xRp1/2" | 72/75 | 23 | 1.5 |
DN32xRp1/2" | 35xRp1/2" | 86/97 | 26 | 1.5 |
DN40xRp1-1/2" | 42xRp1-1/2" | 100/116 | 31 | 1.5 |
DN50xRp2" | 54xRp2" | 125/140 | 35 | 1.5 |
DN65xRp2-1/2" | 76.1xRp2-1/2" | 182/157 | 53 | 2.0 |
DN80xRp3" | 88.9xRp3" | 210/183 | 60 | 2.0 |
DN100xRp4" | 108xRp4" | 252/224 | 75 | 2.0 |
