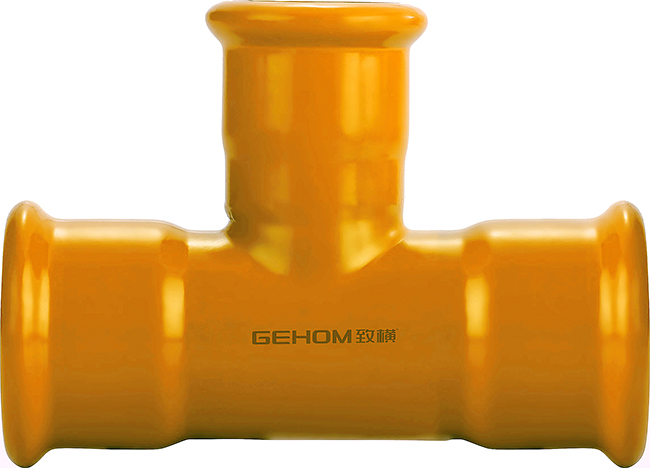

异径三通


燃气卡压管件—异径三通参数

公称通径(dn)外径(mm)长度/高度(mm)承插(mm)壁厚(mm)
DN20xDN15xDN2022x18x2274/4121/201.5
DN25xDN20xDN2528x22x2884/4323/211.5
DN32xDN20xDN3235x22x35102/4526/211.5
DN32xDN25xDN3235x28x35102/5626/231.5
DN40xDN20xDN4042x22x42117/4931/211.5
DN40xDN25xDN3242x28x42117/5931/231.5
DN40xDN32xDN4042x35x42117/6231/261.5
DN50xDN20xDN5054x22x54142/5535/211.5
DN50xDN25xDN5054x28x54142/6835/231.5
DN50xDN32xDN5054x35x54142/6935/261.5
DN50xDN40xDN5054x42x54142/7135/311.5
DN65xDN50xDN6576.1x54x76.1230/9053/352.0/1.5
DN80xDN65xDN8088.9x76.1x88.9260/12060/532
DN100xDN80xDN100108x88.9x108
310/14075/602
